 這篇是介紹如何自己製作一個PCB元件，
任何在電路圖上的元件都有自己對應的PCB元件，
這是為了PCB Layout使用，
PCB元件的製作有兩種方法，
一是完全自己畫，二是使用component Wizard,

這裡介紹的是第二種，

軟體 : Protel99SE

步驟 :

1. 開啟Protel99SE, 新增一個Design, 在document資料夾中新增一個PCB文件，

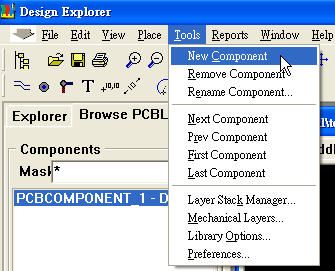

    開啟PCB文件，在Tool-->New Component

寄件者 pcb component

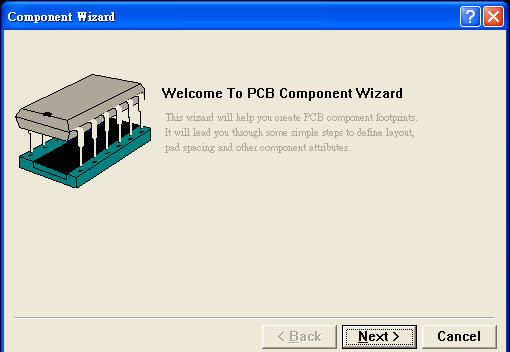

2. Component Wizard出現，按Next,

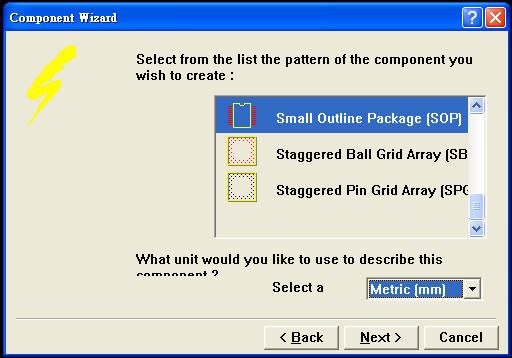

3. Component Wizard提供許多封裝格式，如DIP、SOP、電阻與電容等等，這裡我選擇SOP做一個介紹，這視窗的最底下可以選擇元件是要以英制或公制來顯示，


4. 接下來是一連串的參數選擇，首先是Pad的尺寸，

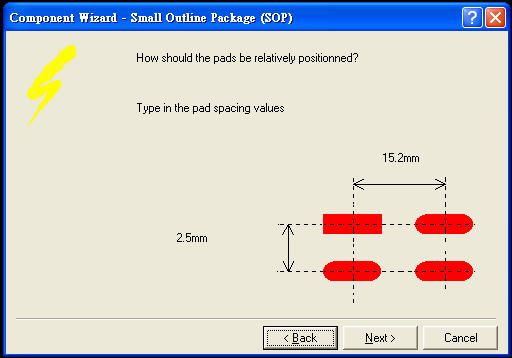

5. 前後左右Pad的間隔距離，如果電子元件很特殊的話，需要量實際尺寸，

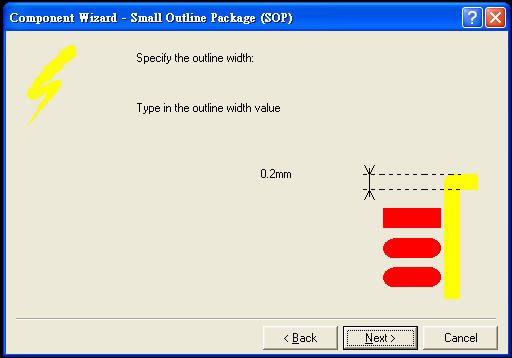

6. 電子元件輪廓的線寬，這個隨意.....

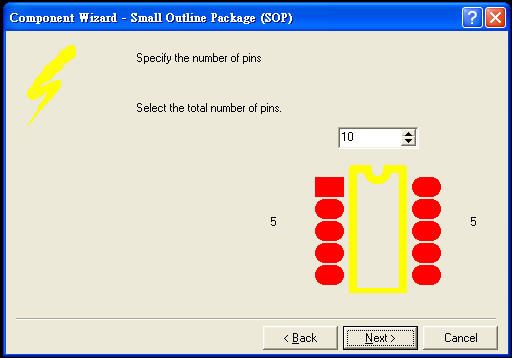

7. 幾對pin角的選擇，

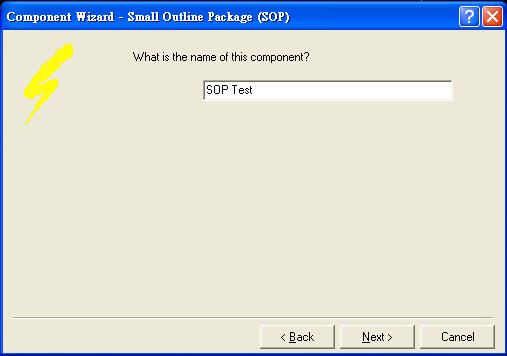

8. PCB元件的名稱


9. 完成


10. 新編輯好的PCB元件出現囉
