MCP4728是一個12-Bit, 4通道 數位轉類比輸出(Quad Digital-to-Analog Converter with EEPROM Memory)

其應用為:

• Set Point or Offset Adjustment

• Sensor Calibration

• Closed-Loop Servo Control

• Low Power Portable Instrumentation

• PC Peripherals

• Programmable Voltage and Current Source

• Industrial Process Control

• Instrumentation

• Bias Voltage Adjustment for Power Amplifiers

大部分的Arduino板，如Uno, Mega2560都沒有DAC output的腳位，

這對想把Arduino當作低價DAQ卡的人，會有點小遺憾，

如果與NI的6008低價DAQ卡相比，Arduino版硬是少了DAC，

目前Arduino Due有提供兩組DAC output，但是有些應用會需要更多的DAC output，MCP4728就是不錯的選擇，

使用I2C來控制MCP4728時需注意的的個地方:

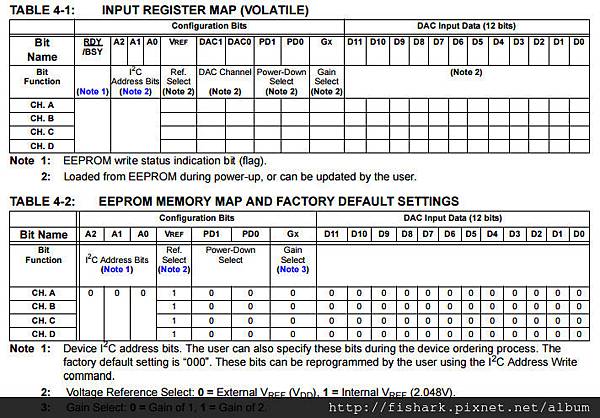

1. 控制DAC輸出需要使用的暫存器:

​​

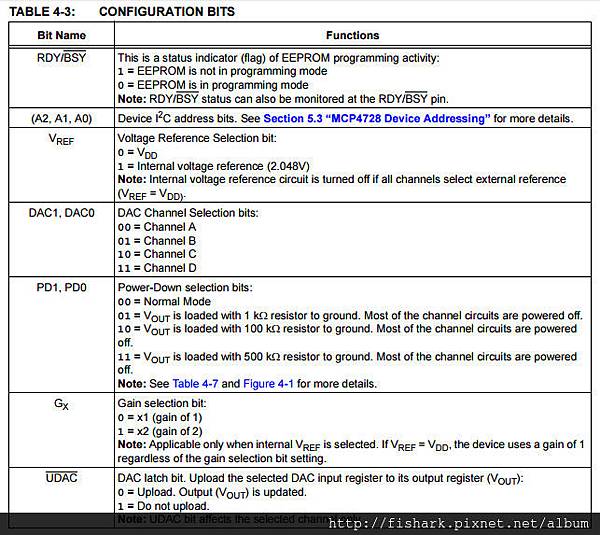

2. 暫存器中每個Bit的定義:

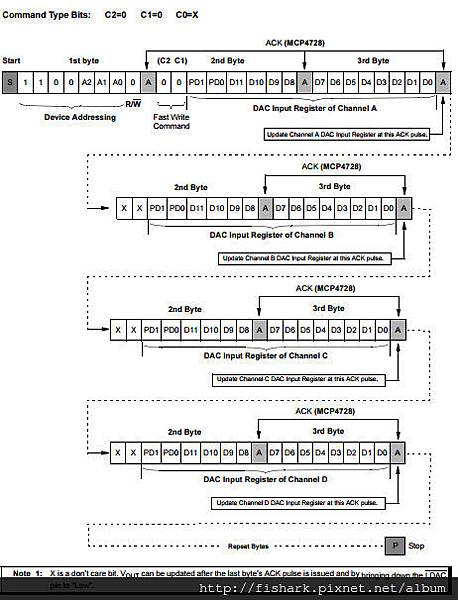

3. I2C command的定義:

​​

如果有興趣贊助此篇文章，將可以得到:

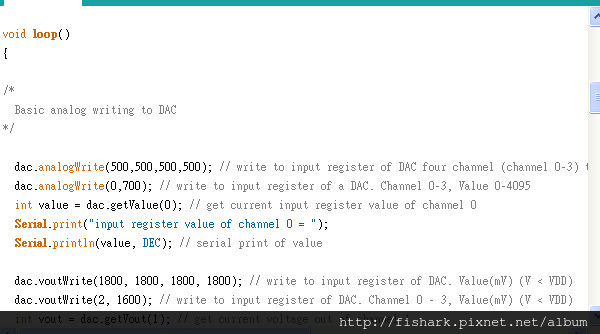

1. Arduino code

​​

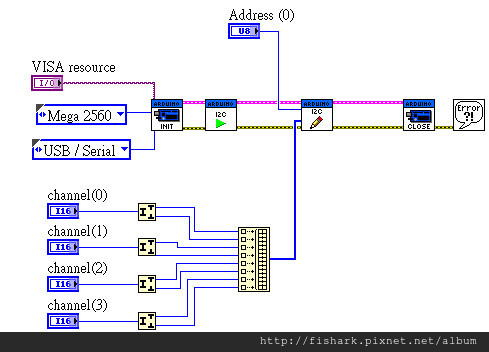

2. LabVIEW code，可以使用LabVIEW for Arduino Interface與MCP4728通訊。
