這是一篇Arduino與processing結合的文件，

為什麼要使用這兩個軟體，一是程式撰寫概念相近，二是同是開放軟體與硬體，

可以藉由Arduino與processing的合作，產生low cost的軟硬體整合，

其兩者的溝通，主要是藉由串列傳輸來達成，

在Arduino中要使用Serial.write()傳輸資料，而在Processing中則是使用serial.read()讀取資料，其baud rate要設定一致，然後宣告一個新物件PrintWriter output，

裡用output = createWriter("data.txt")在Processing程式所屬資料夾建立檔案，利用output.println()，與output.flush()將字元儲存成text到檔案中。

我們使用一個簡單而實用的範例: 利用Arduino讀取Analog pin0的資料，可在Pin0連接可變電阻，然後將資料傳輸到Processing然後存成text檔。

Arduino code:

1. int AnRead = 0;       // set pin 0 to read the value of variable resistor
3. void setup()
4. {
5.   Serial.begin(9600);  // Start Serial Port, set baud rate as 9600
6. }
7. void loop()
8. {
9.   int VariableRes = analogRead(AnRead);  //read variable resistor
10.   Serial.write(VariableRes/4);
11.   delay(100);
12. }

 Processing code:

1. import processing.serial.*;
2. Serial serial;
3. int VariableRes;
5. PrintWriter output;
7. void setup()
8. {
9.   //set the size of canvas
10.   size(320,240);
11.   serial = new Serial(this,"COM4",9600);
12.   // Create a new file in the sketch directory
13.   output = createWriter("data.txt");
14. }
16. void draw()
17. {
18.   if (serial.available()>0)
19.   {
20.     VariableRes = serial.read();
21.     println(VariableRes);
22.     background(255);
23.     fill(255,255,0);  //yellow
24.
25.     ellipse(160, 120, VariableRes, 55);
26.     // ellipse(a, b, c, d)
27.     //Parameters
28.     //a  float: x-coordinate of the ellipse
29.     //b  float: y-coordinate of the ellipse
30.     //c  float: width of the ellipse by default
31.     //d  float: height of the ellipse by default
32.
33.     output.println(VariableRes); // Write the coordinate to the file
34.     output.flush(); // Writes the remaining data to the file
35.
36.   }
37. }

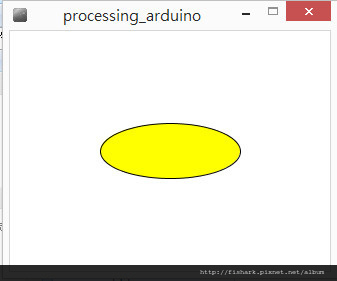

執行結果:

調整可變電阻會改變橢圓的寬度。

data.txt的內容為:
