使用Eagle PCB layout PCB，當佈完線後，最後就是鋪銅，
Eagle PCB的鋪銅，主要是使用Polygon，和 Ratsnest工具，
鋪銅可以提供在EMC，散熱，與高頻訊號完整性提供一些好處。
以下，簡介一些Eagle PCB鋪銅的步驟：

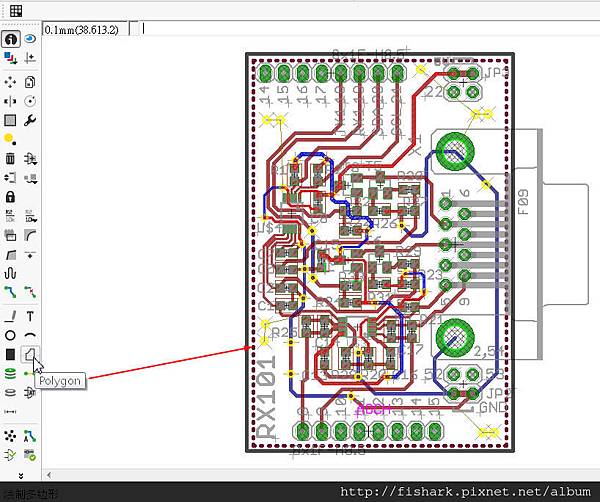

首先使用Polygon工具在PCB板邊繪製範圍(虛線)，Top與Bottom面都要繪製，
然後用Name將Polygon設成GND，

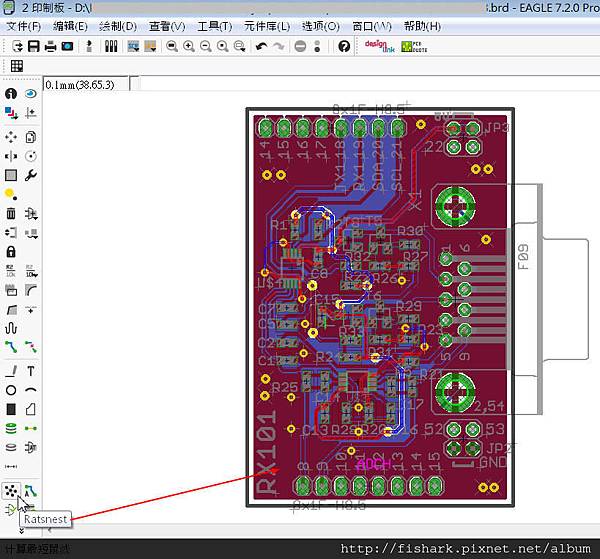

接著使用Ratsnest工具，在polygon繪製範圍內鋪銅，

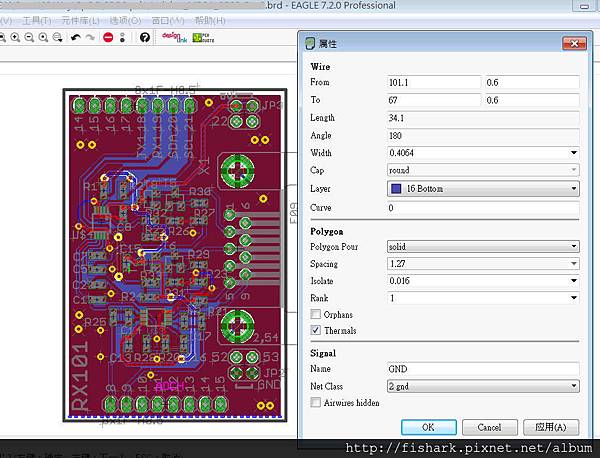

查看(V) --> info，在鋪銅部分點一下，會出現polygon視窗，
請注意下列幾個參數:
Polygon Pour: 鋪銅層形狀，Solid為完整平面，Hatch 為網格
Thermals: 接點形狀，打開為十字形 (如果鋪銅層與接點接觸很多，鋪銅層很大的時候，錫會很難上)
Spacing: Hatch的間隔
- Isolate: 鋪銅層與信號線、接點、Via 的距離 -->依自己的需求設置距離。
