Protel 99SE本身有很多的電路圖元件資料庫，
在畫電路圖時大部分的電子元件都夠用，
不過由於電子元件推出的速度頗快，有些元件的接腳會有改變，
所以有時還是要自己繪製新元件。
試用軟體 : Protel 99 SE
步驟 :
1. 在元件庫中隨便選一個元件，然後Edit
2. 出現元件庫的編輯視窗後，在Tool-->New Component 建立新元件，
3.輸入新元件的名稱，
4. 找出所要繪製的新元件的datasheet，了解其接腳與用途，
5. 在這個新元件的繪製所需要使用的工具有: 繪製矩形與接線
6. 完成初步的繪製，在接腳上按右鍵點兩下，即出現接腳編輯視窗
7. 輸入接腳名稱與編號，

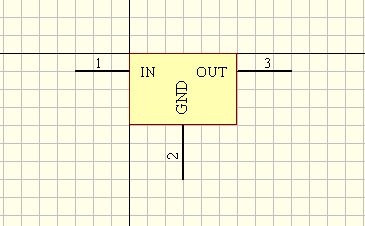

8. 完成接腳的編輯後，調整最適合的元件大小，
9. 接著按"Description" 編輯元件的文字部分，在Default輸入U?，這是元件在電路圖被自動編號時的默認值，Description則輸入對該元件的功能描述，
10. 接者選擇"Place" 將新元件放置在電路圖上，
11. 如此就完成一個新元件的建立工作。
