建立好Gerber檔之後,

接著要建立NC Drill檔,

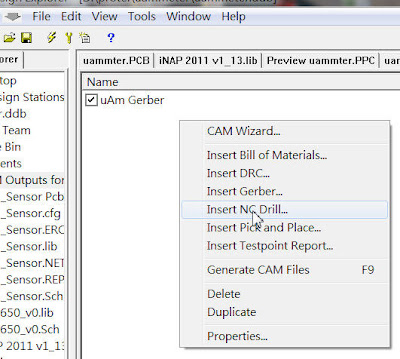

在建好Gerber file的空白處按右鍵,

出現選單, 選擇Insert NC Drill,

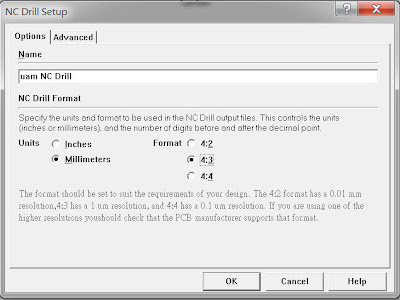

選擇公制或英制, 以及解析度,

這樣就完成NC Drill檔的設定,

同樣也可以按右鍵, Insert BOM,

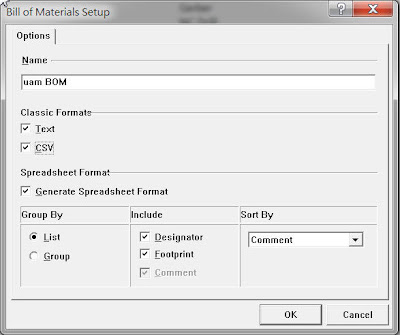

接著設定BOM的輸出參數,

這樣就完成BOM輸出的設定

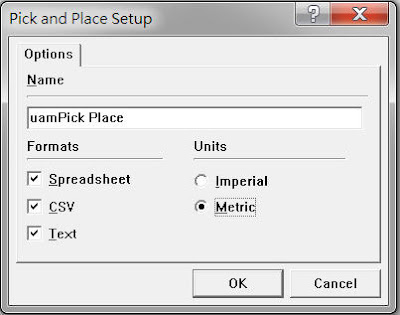

也可以再Insert Pick and Place, 給之後PCB打件使用,

所有想要輸出的檔案都決定後,

接著就是要將檔案輸出,

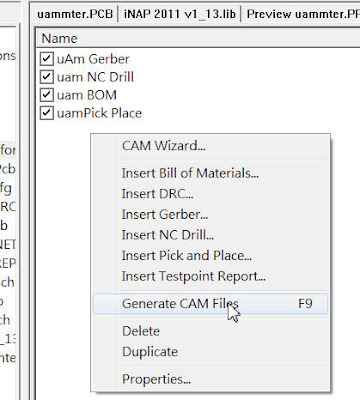

在空白處按右鍵, 選擇Generate CAM Files,



在左側的 Documents資料夾中出現CAM for uammeter的資料夾, 裡面有之前設定好的檔案,



最後,在CAM for uammeter的資料夾上按右鍵, 在選單中選Export,

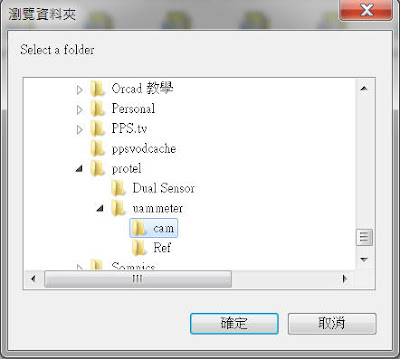

選擇要輸出的資料夾,

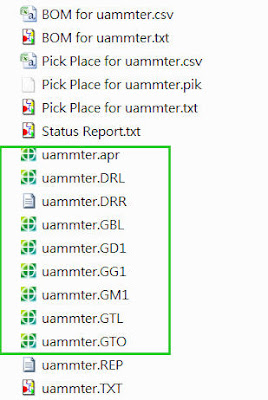

看一下在CAM輸出資料中的檔案, 完成輸出動作~~~
