DHT sensor可以量測環境溫度與濕度，

使用DHT sensor很容易，只要下載網路上現有的 libary與example code，

下載網址為：

https://learn.adafruit.com/dht/downloads

接者將libary與example code解壓縮放在C:\Program Files (x86)\Arduino\libraries


如此便可以在Arduino IDE中File-->Examples-->DHT-sensor-libary-master中找到DHT tester範例程式。


在範例程式中有說明如何接腳，

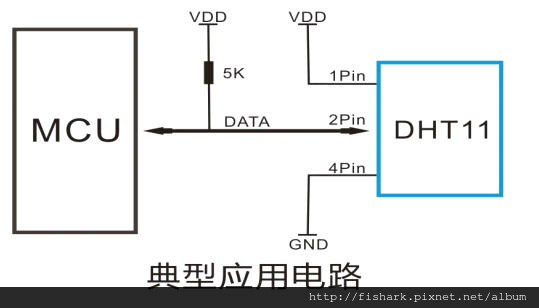

基本上Pin1要接VDD (3.3或5V)，Pin4接GND，Pin 2接到Digital pin 2，然後再接5k電阻到VDD。


我使用可變電阻來當5k的電阻，然後在麵包板上插好了簡單的電路。

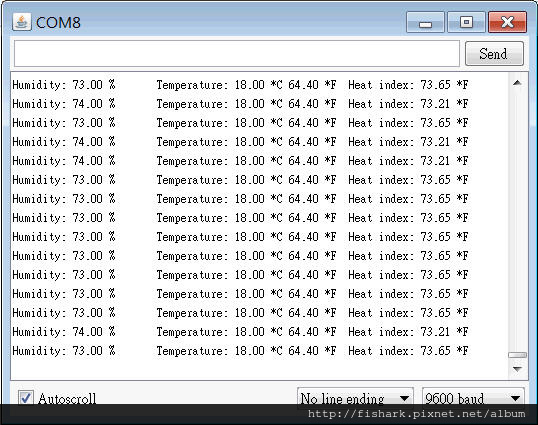

Upload程式到Arduino Mega2560，然後打開Serial Monitor，即可完成DHT senosr的使用操作。
