Eagle PCB提供入門者不用花昂貴的費用就可以嘗試Layout電路圖與電路板

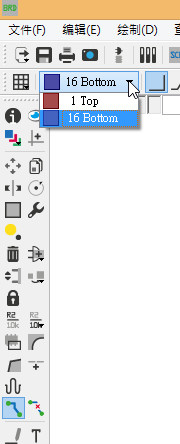

在繪製電路圖時，如果拉線時需要經由Via將上電路板正面的線轉到電路板背面，
只需要圖在層上正反面切換，即可完成，
如下圖:

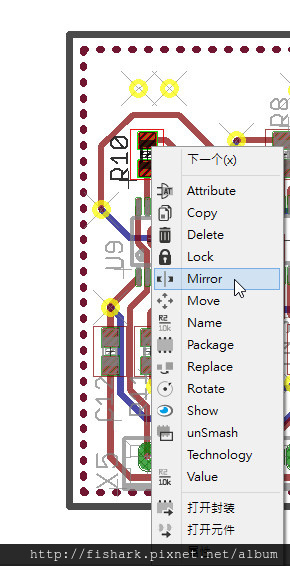

如果是需要將元件移到電路板背面，需要用到Mirror功能，在元件的package圖上按右鍵，選Mirror，
該元件就會移到電路板背面了。
文章標籤
全站熱搜
- 4月 09 週日 201714:04
如何在Eagle PCB中將元件至於電路板背面
