關於實體的七段顯示器, 其實是由七個LED形成的,
要顯示不同的數字,其實就是有些LED要on, 有些要Off,
我們可以在軟體上模擬其操作原理,
在Front Panel上建立8個布林控制項, 如下圖排列,

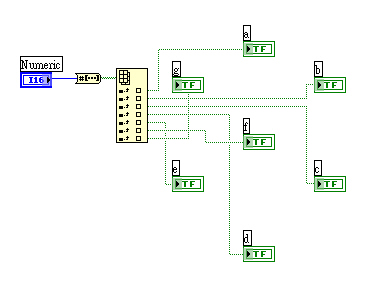

在Diagram, 我們想使用一個I16的Numeric控制項來控制七段顯示器的顯示, 如下圖,



改變Numeric控制項的值即可觀察七段顯示器變化的情形,

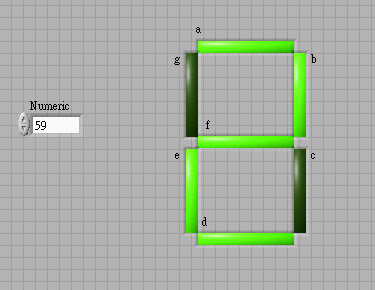

如值為59的話,七段顯示器的值為2,


如果將Numeric控制項改成用Binary顯示後,可以更清楚地看出對應關係,


111011應該是0111011-->gfedcba, 其中1為on, 0為off

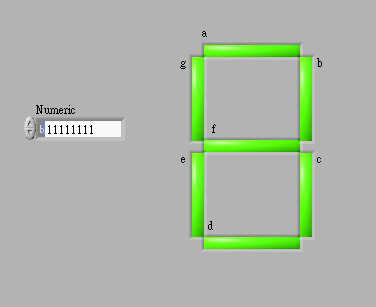

如要顯示8, Numeric應該要填11111111, 如下圖,
