使用軟體:
1. Labview 8.0
2. DAQmx Base 2.1
使用硬體:
NI USB 9211 溫度擷取卡
步驟:

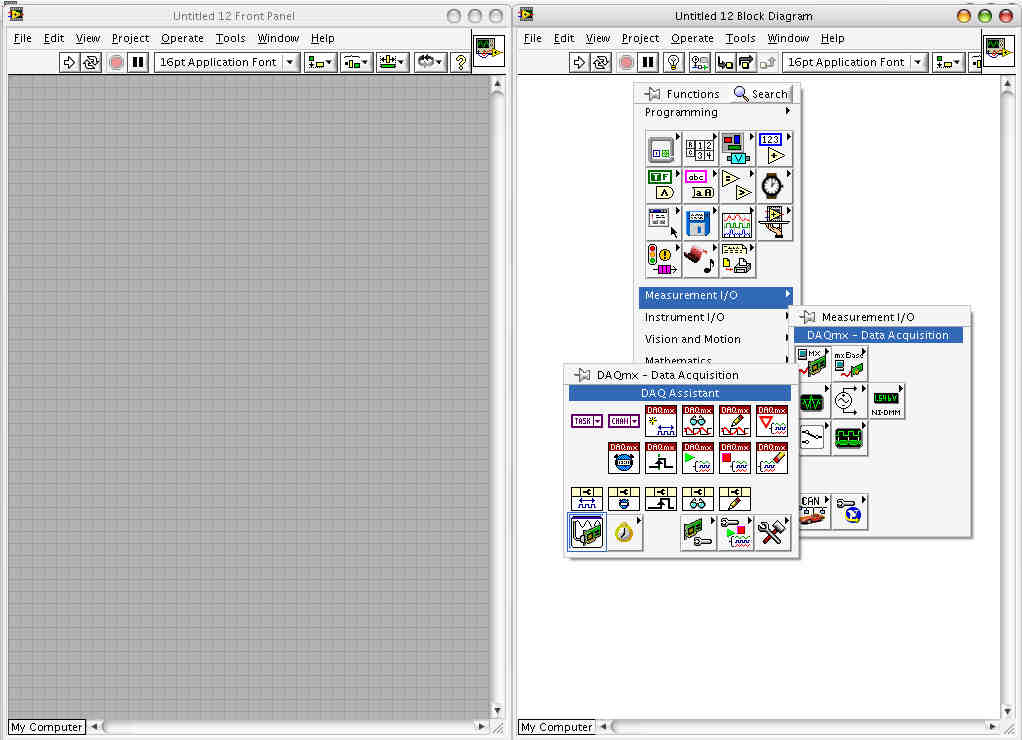

1. 在functions面板中,選擇Measurement I/O -> DAQmx -> DAQ Assistant

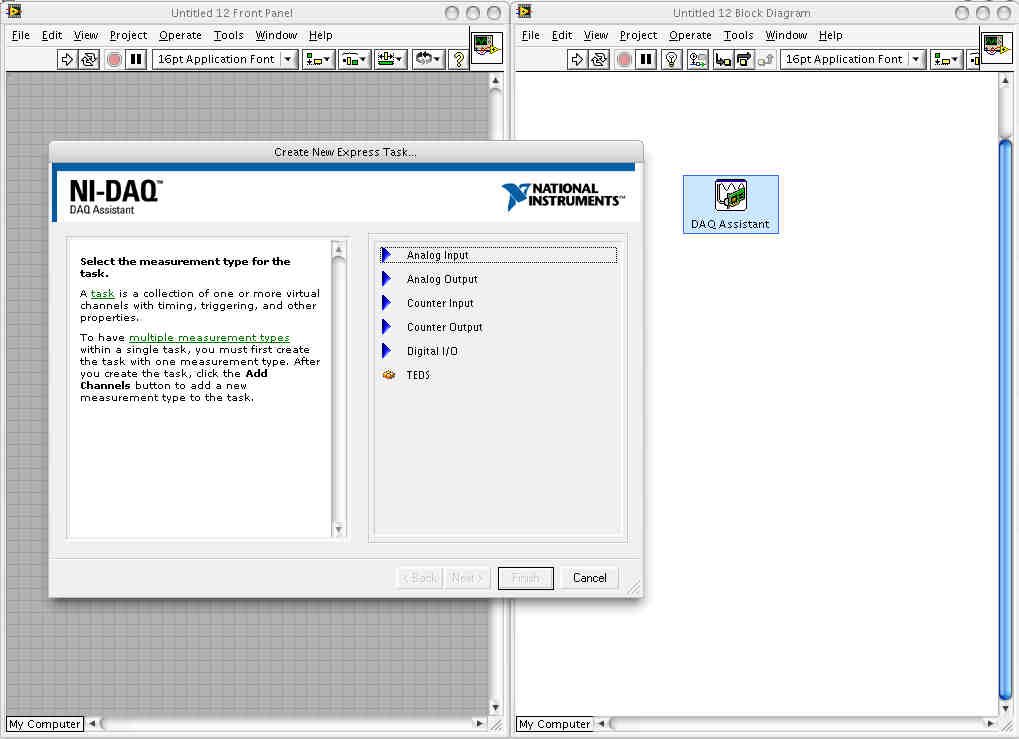

2. DAQ 小幫手對話框開啟後,選擇Analog Input
3. 選擇Temprature->Thermoouple

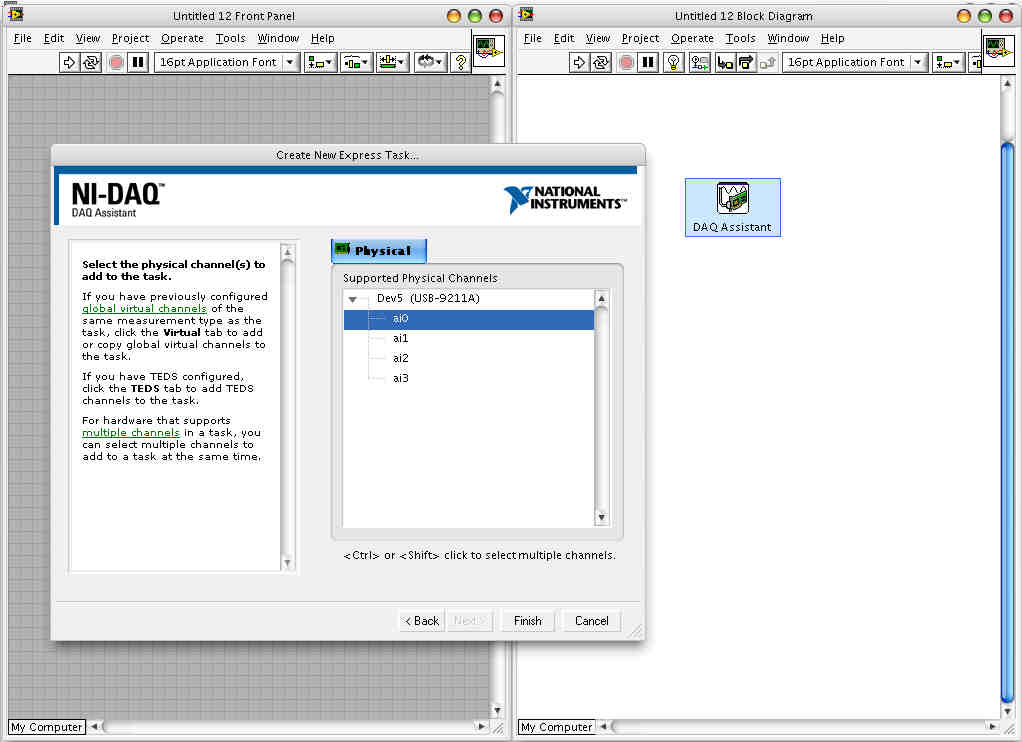

4. 選擇ai0,對應硬體上的是TC+和TC0- , 按Finish鍵 ,

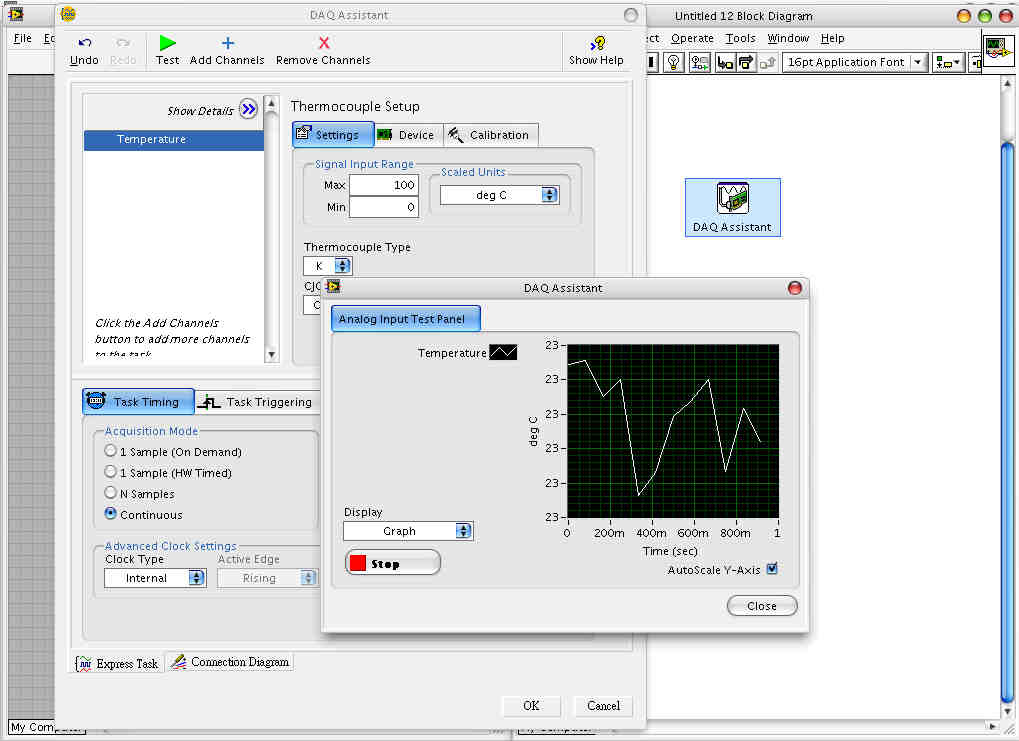

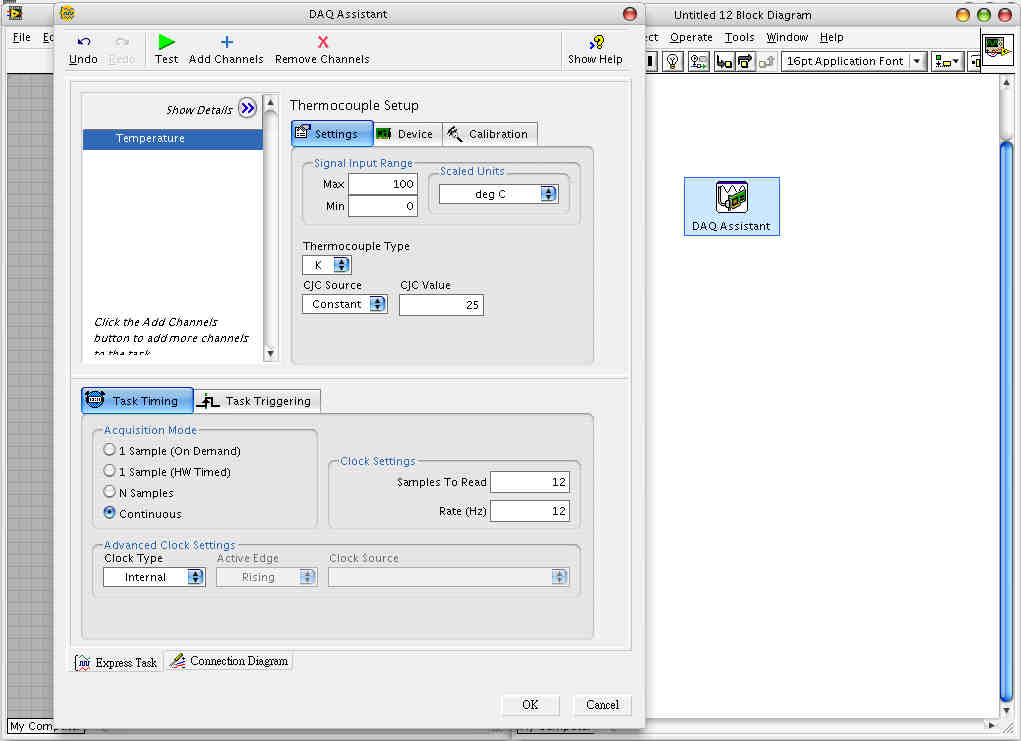

5. 因為所使用的Thermocouple是K type, 所以在Thermocouple type 選項中選K, 在Task Timing選項中的Acquisition mode選continuous, 然後按Test 鍵, 進行功能測試
6. 測試完成後, 結束測試畫面 , 然後按ok鍵, DAQ小幫手會自動產生所設定好功能的VI,

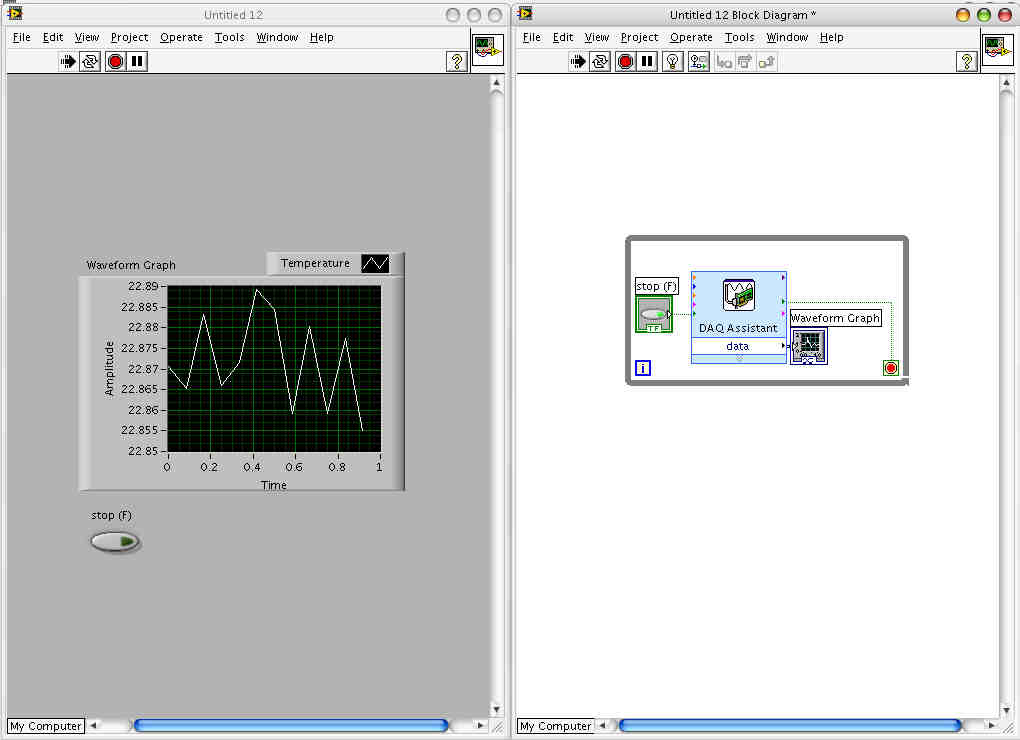

7. 加上While loop 及Graph indicator, 及完成K type thermocouple的測試程式, 按執行(RUN)看看程式執行的效果吧!
