本篇文章使用Sound and Vibration toolkit的Assistant來快速建立聲音(或聲壓Sound Pressure )的量測,

在使用Sound and Vibration Assistant前，請先將量測用的麥克風與資料擷取模組(如NI 9234)接好，

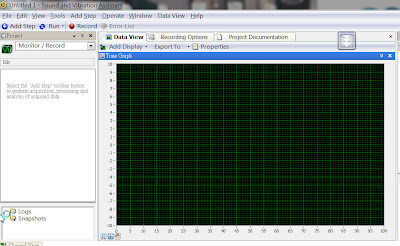

然後開啟Sound and Vibration Assistant

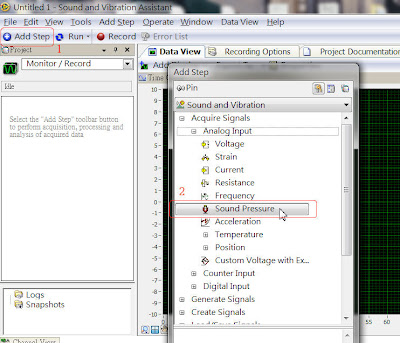

進到Assistant畫面後，要Add Step,

選擇Acquire Signals --> Sound Pressure

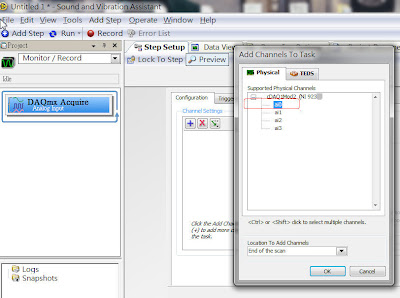

選擇硬體的IO (接麥克風的IO接腳)

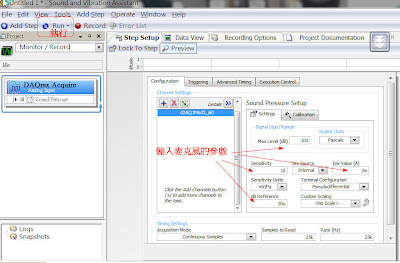

輸入麥克風的校正參數 (每個麥克風出廠時都有自己的校正參數)，然後按左上角的Run

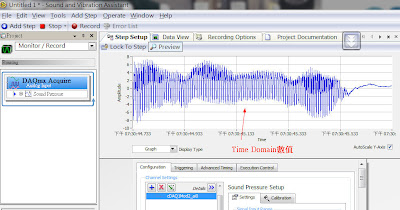

我們的可以量測到麥克風的時域(Time domain)訊號,

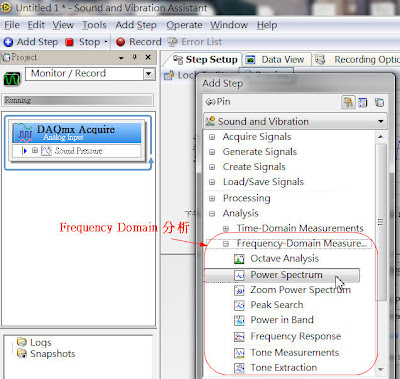

但是我們經常是對頻域訊號感到有興趣，所以Sound and Vibration toolkit也提供頻域的分析，按Add Step, 選Analysis --> Frequency Domain Measurement --> Sound Spectrum,

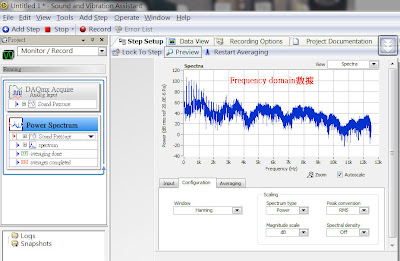

設定完畢即會出現聲音的頻譜(Sound Spectrum), 可以分析Noise在不同頻率的強弱變化。

以上是簡單的聲壓訊號量測的介紹 ^^
