畫出Schematic後,

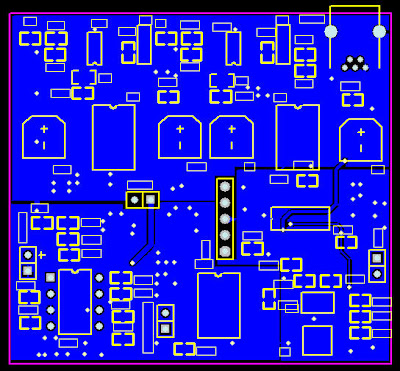

接著就是要完成PCB layout,

在初步拉線完成後, 可以Print 1:1的PCB圖,

先check元件的大小是否正確,



如果正確, 在完成所有的PCB Layout,

並鋪銅,

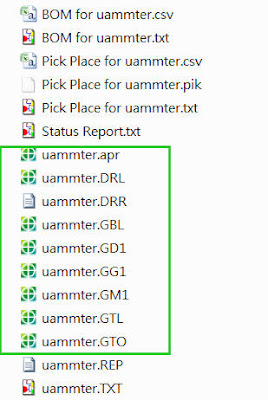

然後就是產生Gerber 以及NC drill檔, 準備送PCB板廠製造,

最後回來的PCB板子 ^^,



準備焊上元件,進行下一步測試 ~~~
