當使用Eagle PCB畫好電路圖與PCB Layout後,就要產生gerber檔給廠商製造,
Gerber檔會隨著不同PCB layout軟體而不同,
像protel與Eagle產生的gerber檔格式就不同,
在Eagle PCB中,使用CAM處理器來產生 Gerber檔輸出,

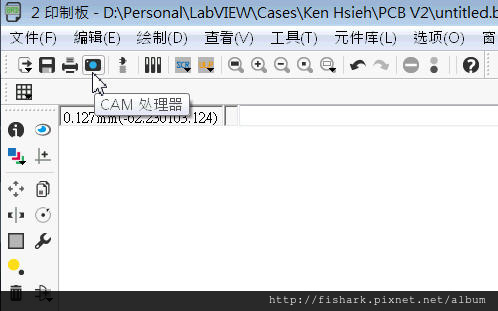

1. 首先,按下CAM處理器,

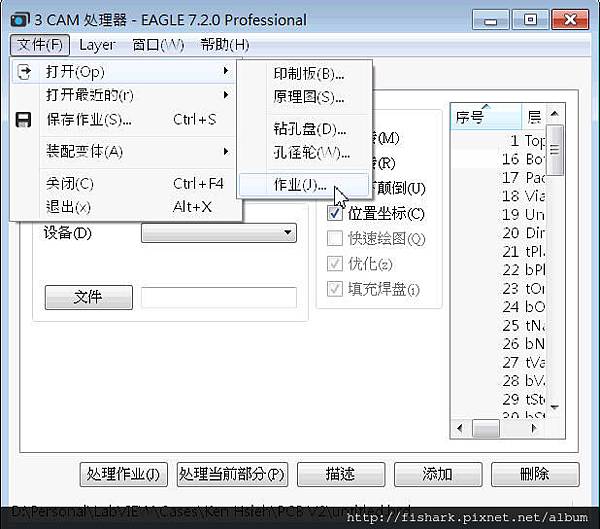

2. 在文件-->打開-->作業

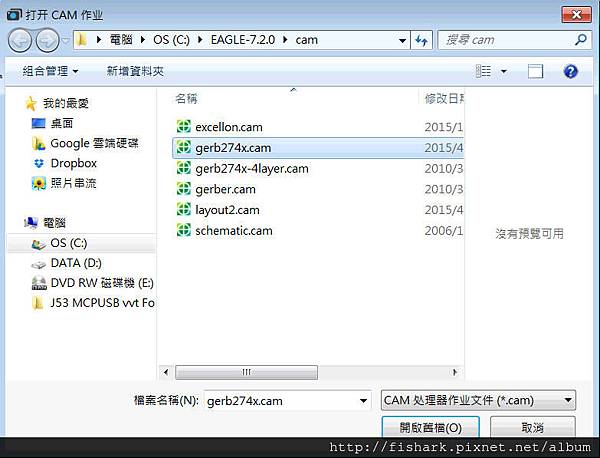

3. 選擇gerb274.cam

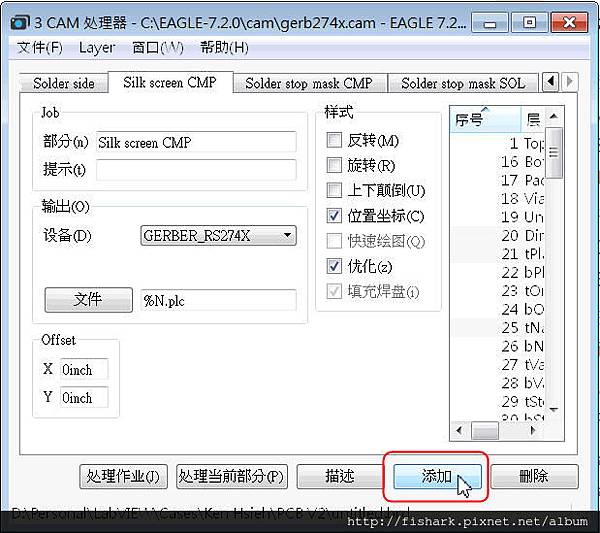

4. 一般預設只有正面會有文字,如果背面需要文字,選擇"添加",

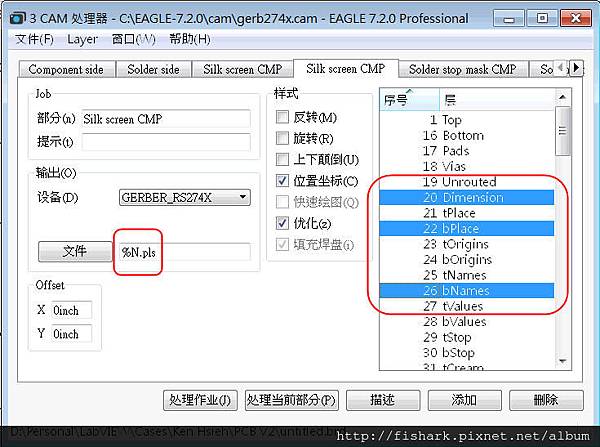

5. 在"文件"填入%N.pls,然後只選擇20, 22 , 26三層,
6. 按下做"處理作業",產生gerber檔,

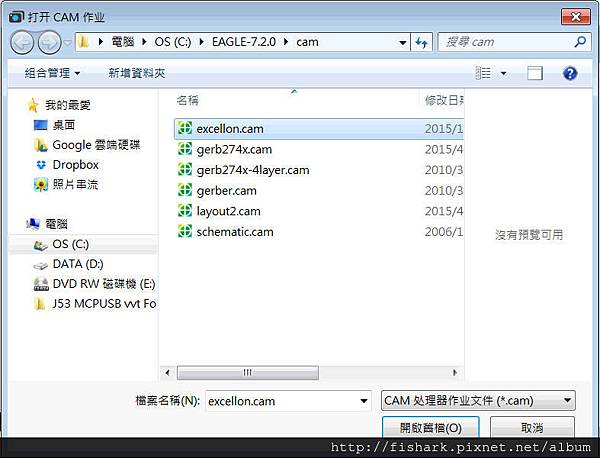

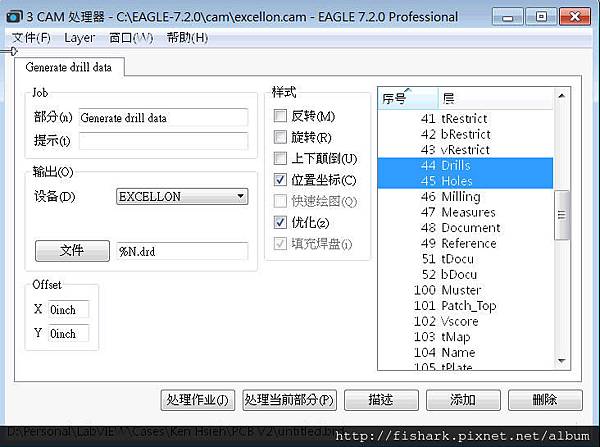

7. 接者選擇作業"excellon.cam"
8. 按下"處理作業",產生drd檔,
將上述兩個作業產生的檔案寄給PCB製作廠商即可。
- *.cmp (Copper, component side)
- *.drd (Drill file)
- *.dri (Drill Station Info File) – Usually not needed
- *.gpi (Photoplotter Info File) – Usually not needed
- *.plc (Silk screen, component side)
- *.pls (Silk screen, solder side)
- *.sol (Copper, solder side)
- *.stc (Solder stop mask, component side)
- *.sts (Solder stop mask, solder side)
Free Gerber Viewer: Gerbv
