本篇我簡短地介紹如何使用NI 提供Touch panel module (觸控面板模組)軟體與硬體來開發觸控面板的應用,

軟體 :
1. LabVIEW 8.5
2. Touch Panel Module 8.5

硬體 :
TPC2006

硬體介紹 :

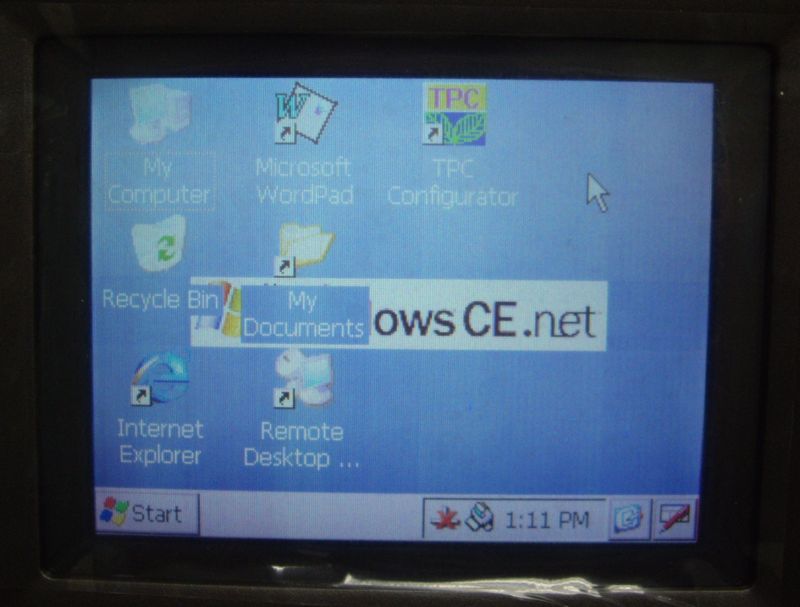

1. 正面觸控面板畫面:
    TPC2006的作業系統是使用Windows CE.net, 基本上操作的過程跟PC版的Window有點像,不過由於記憶體容量較小的關係,功能相對的較簡單許多

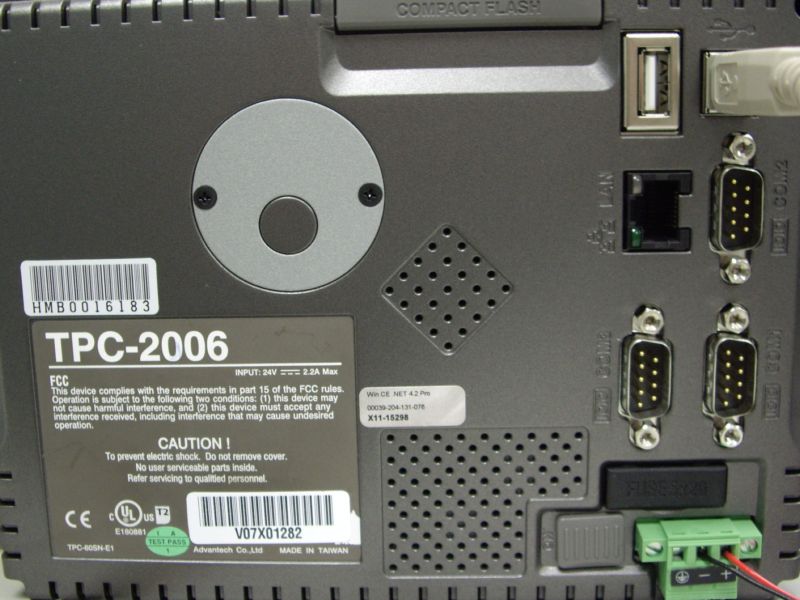

2. 背面周邊支援:
    有兩個USB插口, 一個是與PC連接使用, 另一個可用來接滑鼠或是鍵盤, 另有3個RS232接頭, 可與外界進行串列傳輸, 和一個網路線插頭



應用程式開發:
這裡我使用一簡單的小程式來示範如何將在PC上利用Touch Panel module開發程式, 並Download到TPC2006上

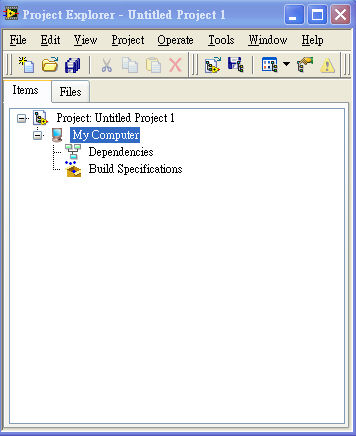

1. 啟動LabVIew 8.5, 新增一個empty project (空白專案)

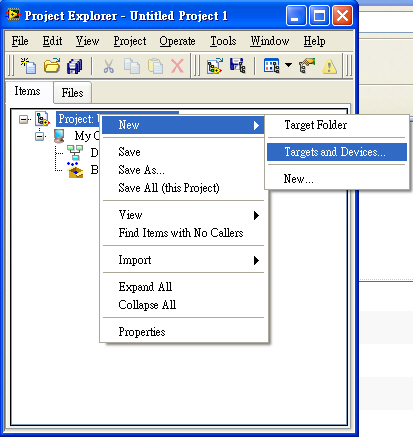

2. 在Project上按滑鼠右鍵,選擇NEW-->Targets and Devices

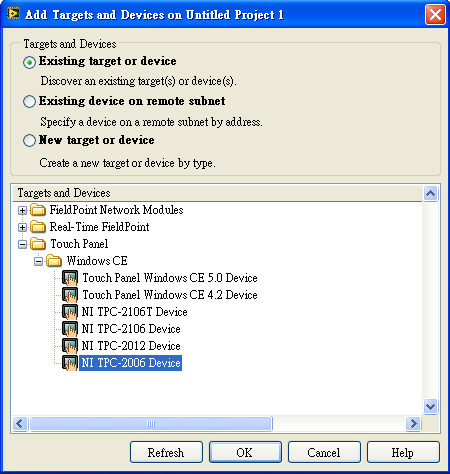

3. 選擇NI TPC 2006 Device, 按OK

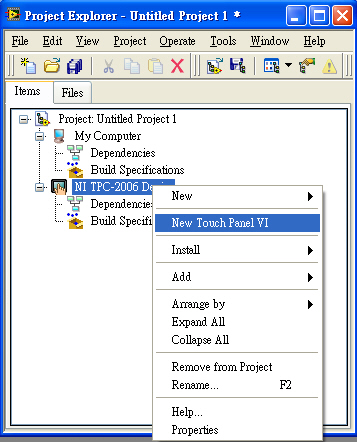

4. 在NI TPC 2006 Device上按右鍵, 選擇New Touch Panel Vi

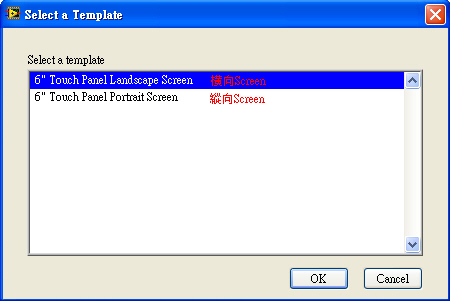

5. 選擇6" Touch Panel Landscape Sreen,  因為在TPC2006預設是一個橫向的畫面, 按OK

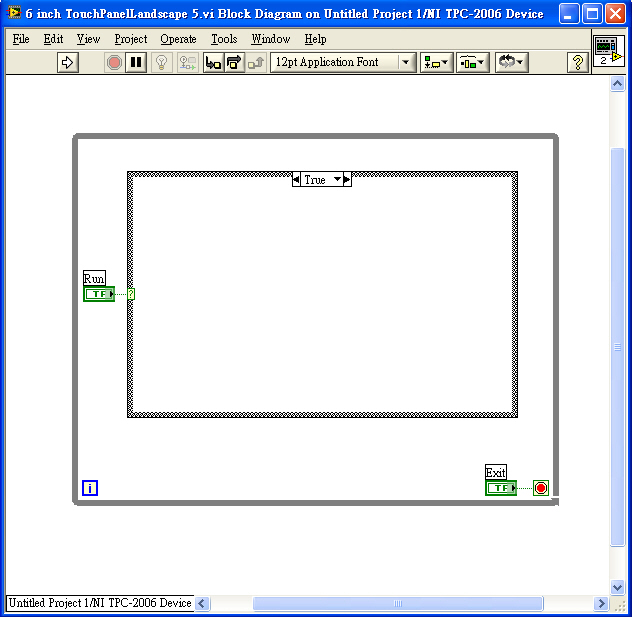

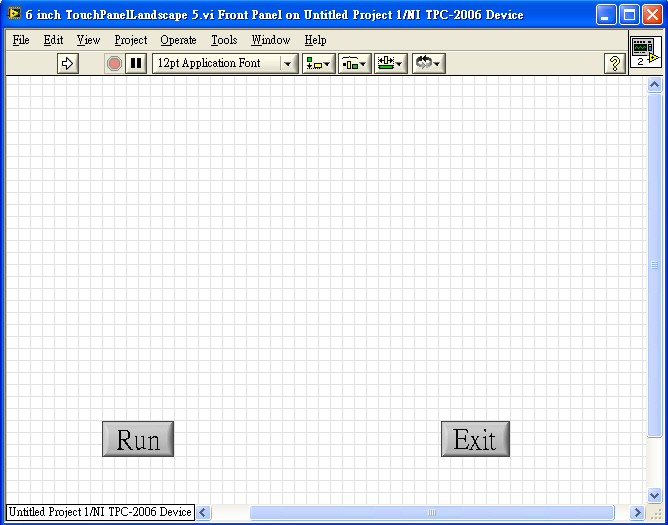

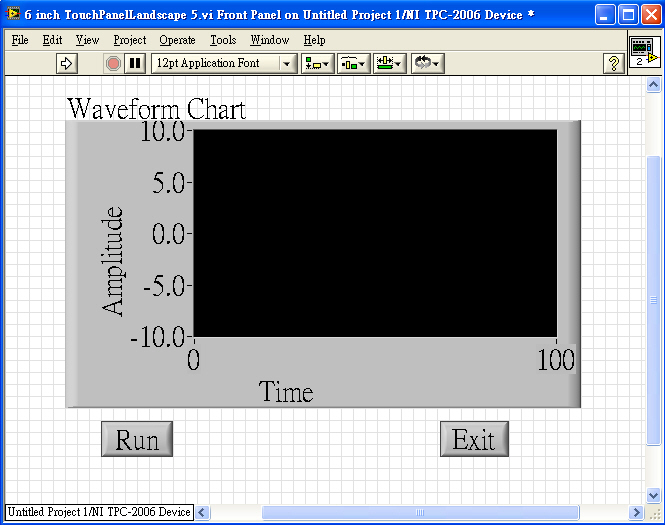

6. 產生的Fornt panel與Diagram

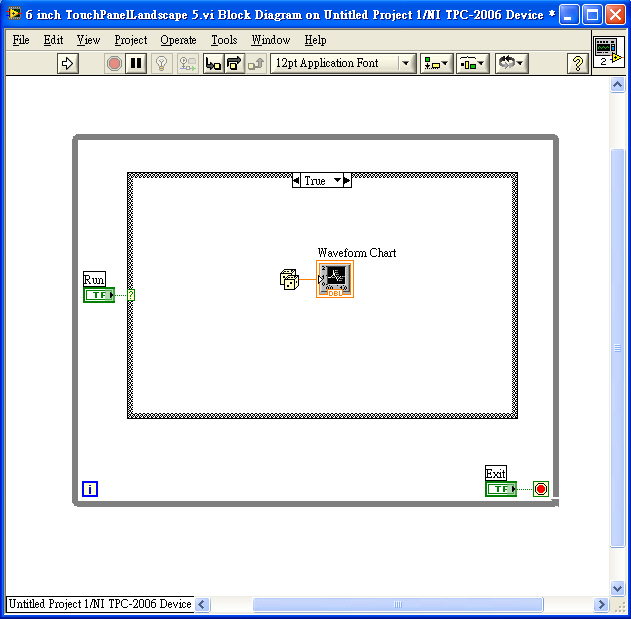

7. 寫一個簡單的程式, 將一個亂數傳送到Chart上

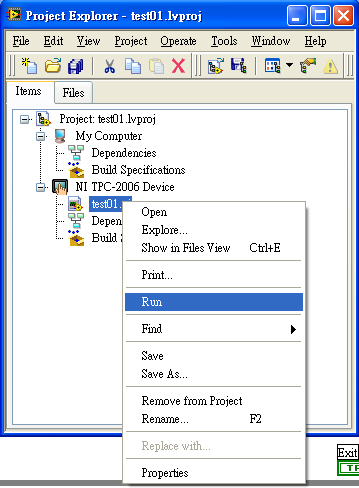

8. 將這個專案(project)與vi儲存成test01.lvproj與test01.vi,  在test01.vi上按右鍵, 選擇Run

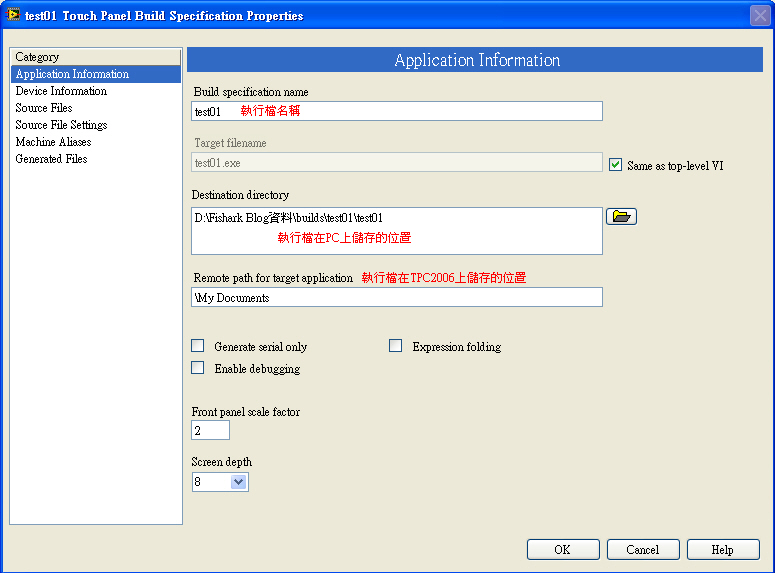

9. 出現Build Specofication Properties,要做一些基本的設定

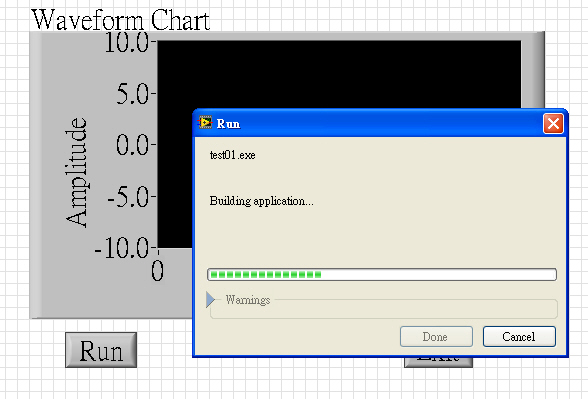

10. Run的過程會將程式Build然後Download到TPC2006上, 注意此時TPC2006與PC必須連接好


11. 程式Download完成後, 在TPC2006的畫面上直接就會執行程式畫面,按Run按紐,就可以看到chart上顯示亂數數據
