使用軟體:
1. Labview 8.0
2. DAQmx Base 2.1

使用硬體:
NI USB 6008 DAQ  特色:便宜, 只要5000多元~~

步驟:

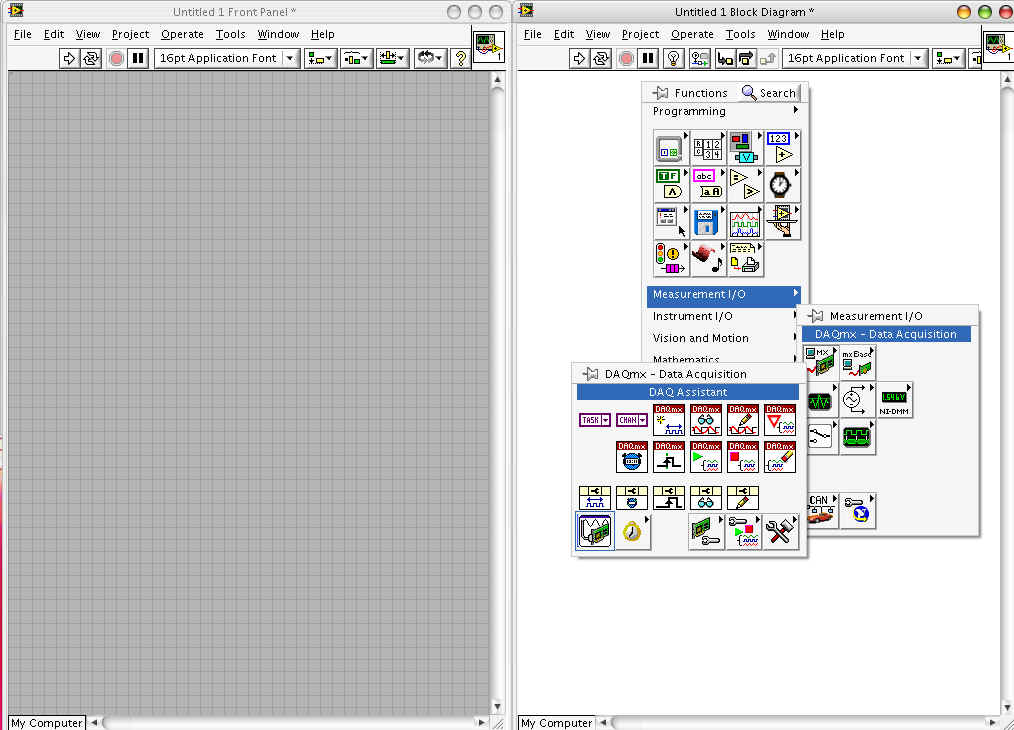

1. 在functions面板中,選擇Measurement I/O -> DAQmx -> DAQ Assistant

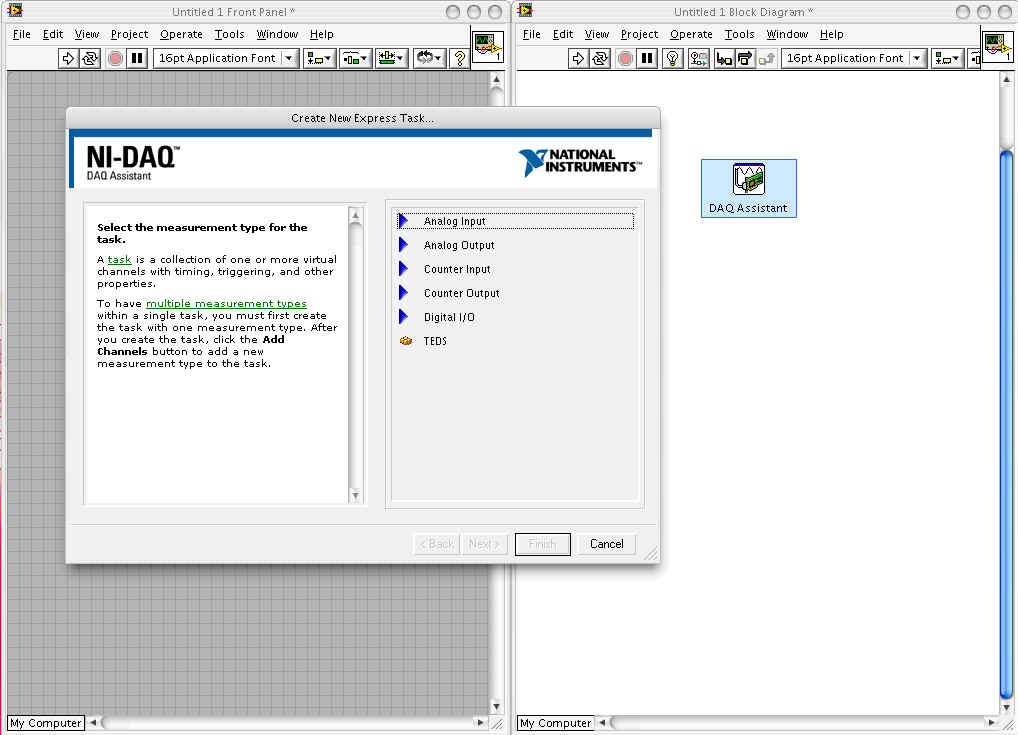

2. DAQ 小幫手對話框開啟後,選擇Analog Input

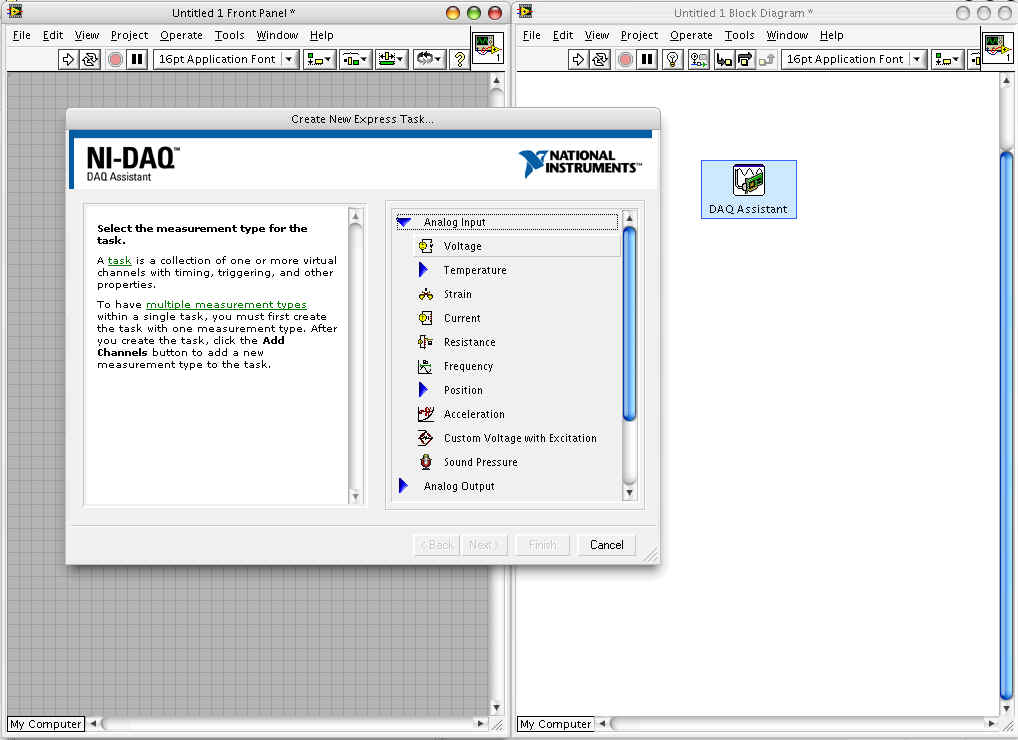

3. 選擇Voltage

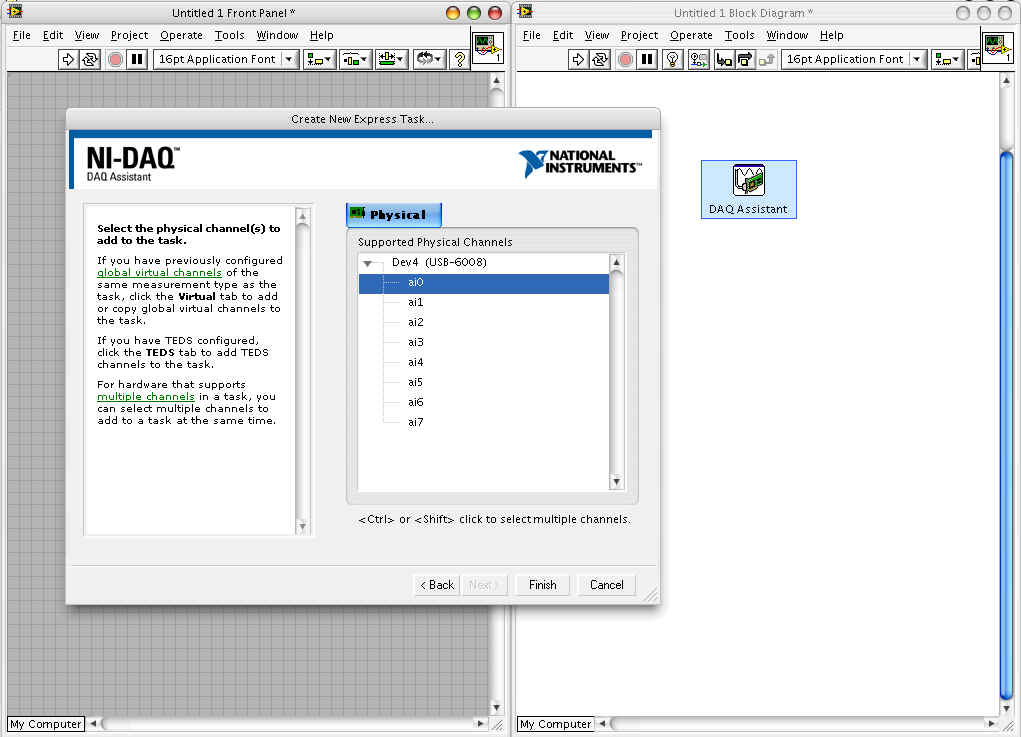

4. 選擇ai0

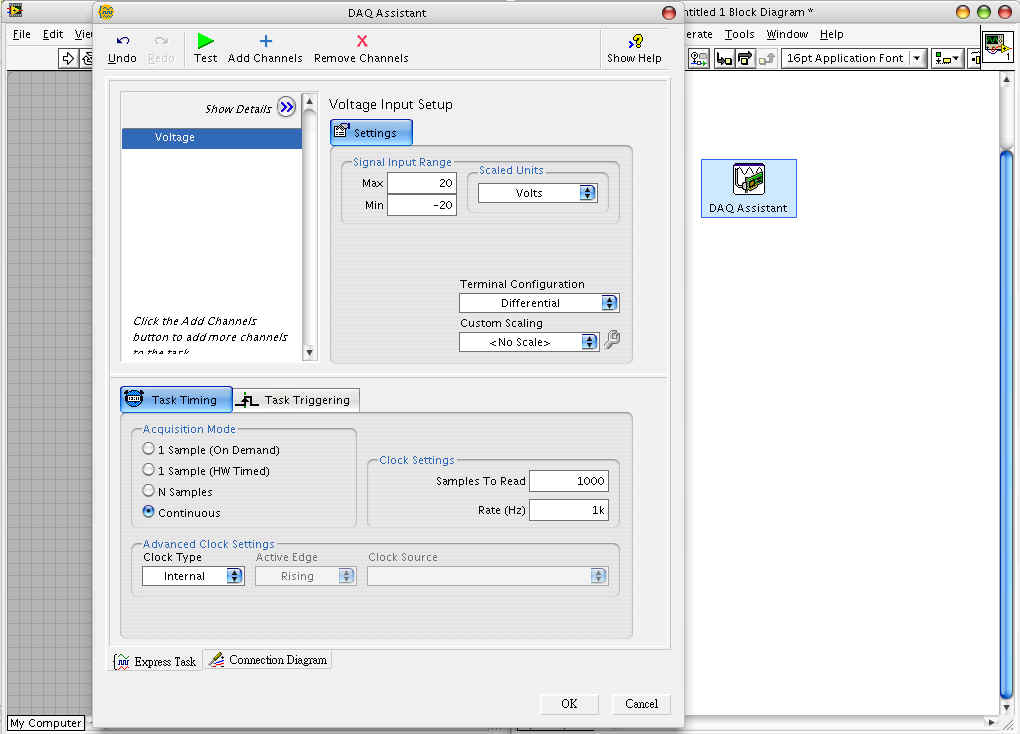

5. 在Task Timing中的Acquisition mode,選擇Continuous,可進行連續的資料擷取

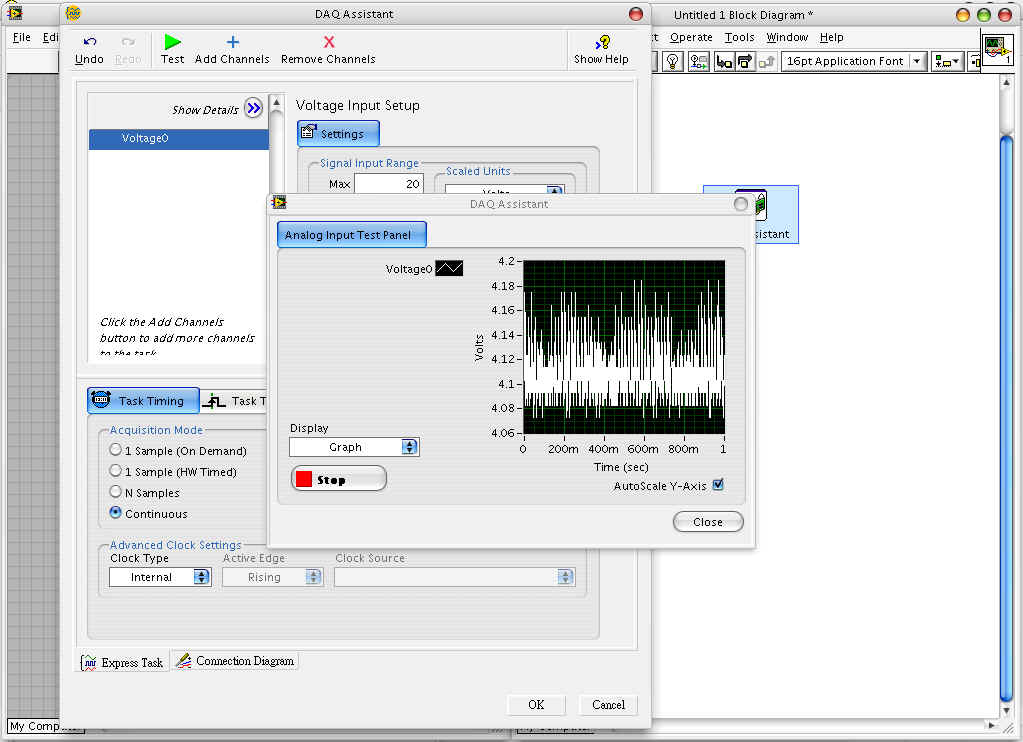

6. 按下 Test 鍵,確認資料擷取的設定是否正確,是否滿足自己的需求, 確認完成後, 按Close鍵

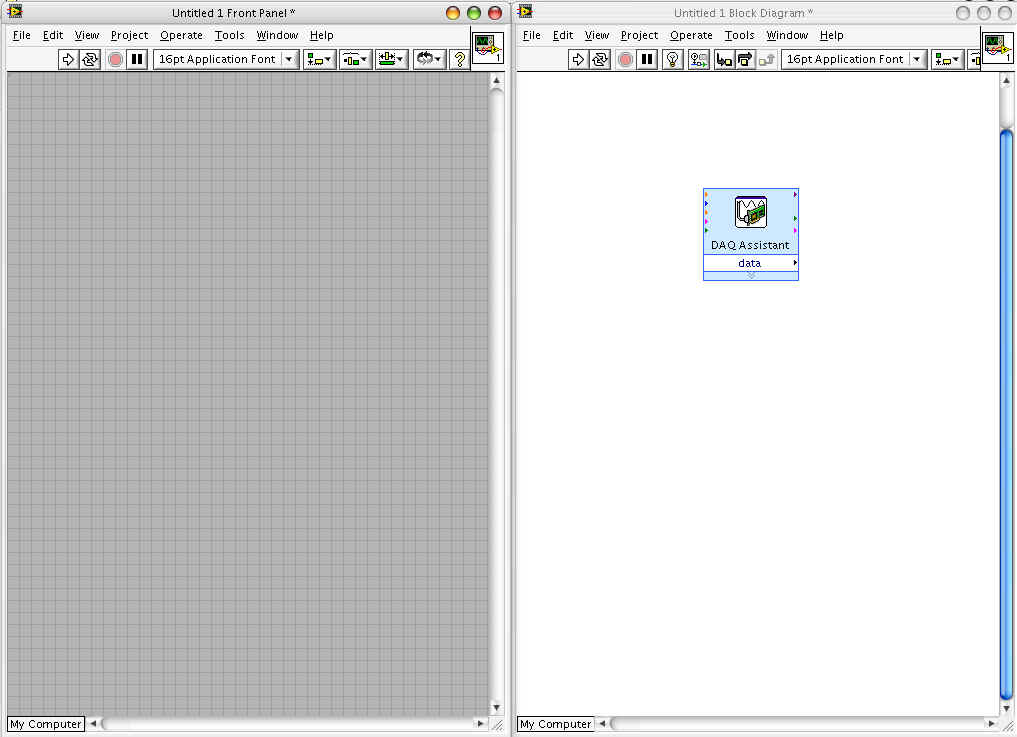

7. 按OK , DAQ 小幫手會產生設定好參數的VI

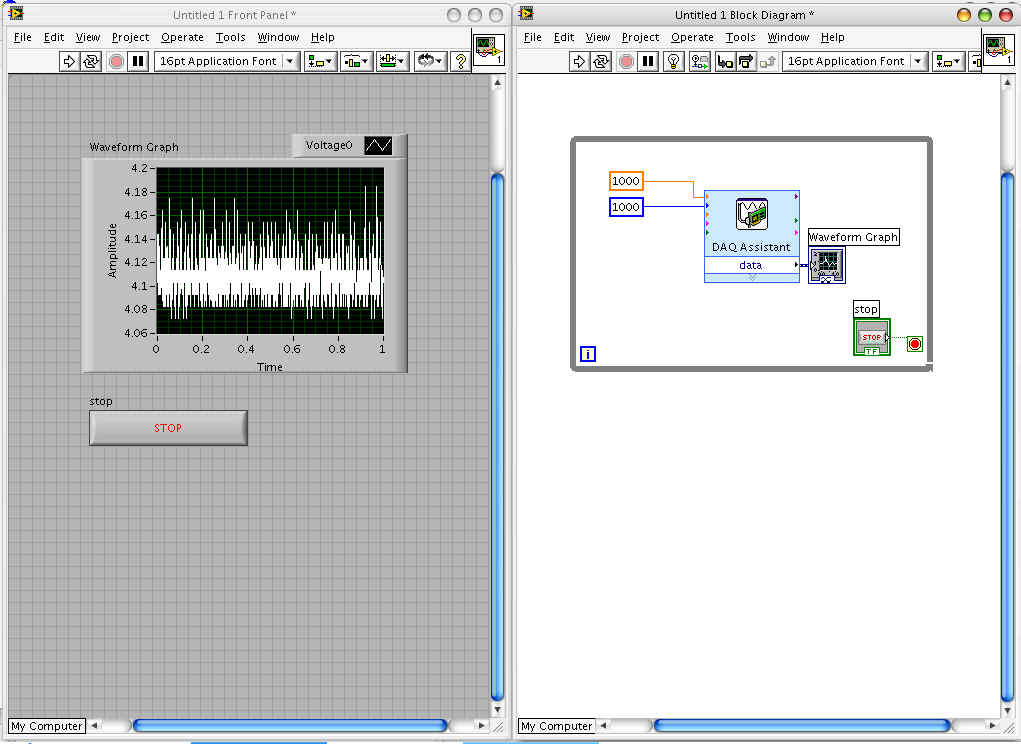

8. 如圖, 連接一些參數及加入While Loop, 即完成連續式的電壓訊號擷取程式

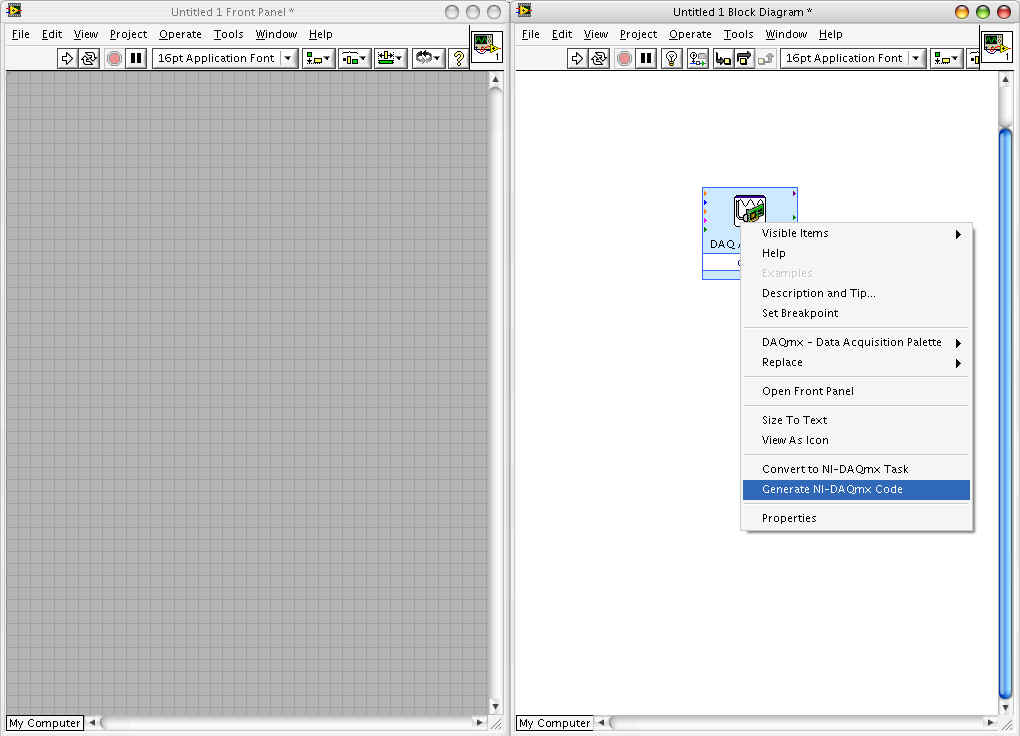

9. 另外, 如果希望 DAQ小幫手產生更詳細, 更基本的程式碼, 請在DAQ小幫手所產生的VI上按右鍵, 然後選擇Generate NI-DAQmx Code


10. 馬上出現由好幾個基本DAQ VI 所寫成的程式碼, 連接的參數及While Loop都自動生成
