Labview小技巧 (一)  shift register

Shift register 一般用在While loop中，

為兩個一組，可以實現資料的遞迴疊代演算法。

步驟:

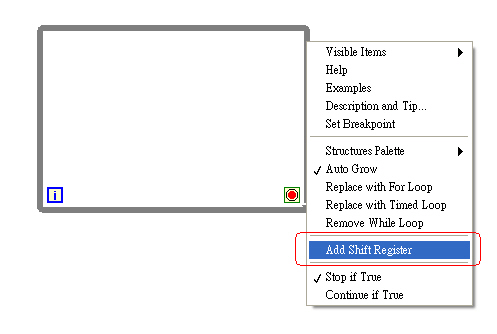

1. 在Diagram中加入While Loop, 然後再While Loop框框邊緣按右鍵,

選擇Add Shift Register

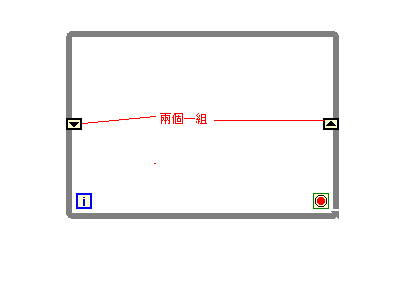

2. 兩個對稱的圖案形成一組shift register


3. 資料的遞迴疊代

一下面程式碼建構一個程式, 然後執行

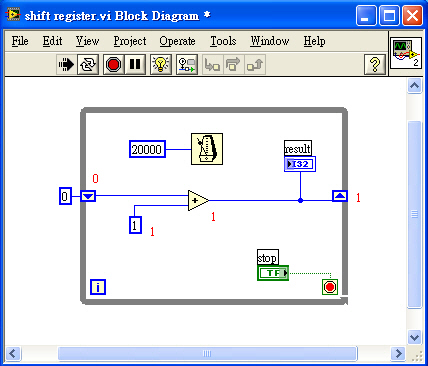

While Loop 程式執行第一圈時, 在shift register上的資料分佈情形為:

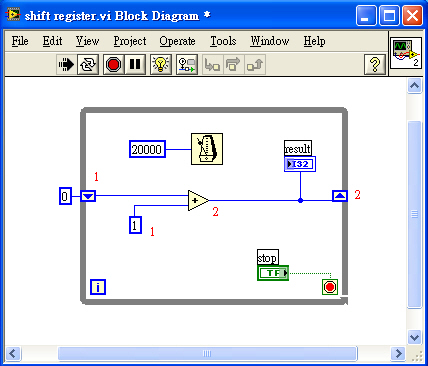

While Loop 程式執行第二圈時, 在shift register上的資料分佈情形為:



由此可以知道, 右側的shift register總是新的訊號, 而左側的shift register為舊的訊號,
整個程式碼內容實現最基本的遞迴疊代的演算
