這篇文章,我們將介紹如何在LabVIEW中使用LINX-LVH的VI與MEga 2560 PCB Board作通訊,

達成數位輸出的LED On和Off控制。

再開始之前請確定安裝好LINX-LVH,如果安裝完成,到資料夾:

C:\Program Files\National Instruments\LabVIEW 2012\vi.lib\LabVIEW Hacker\LINX\Firmware\Source\Arduino\LINX_Arduino_Base_Firmware

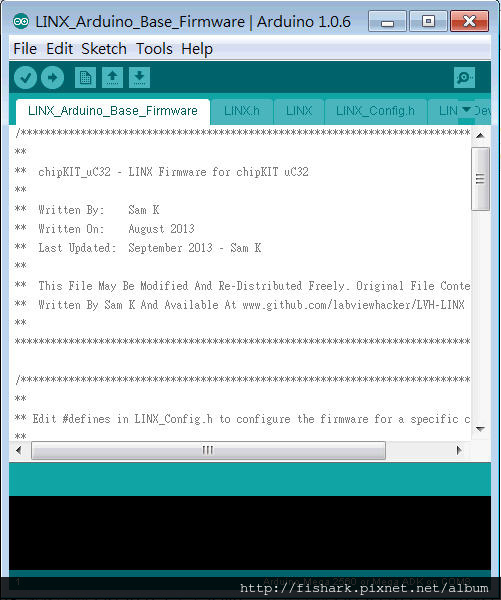

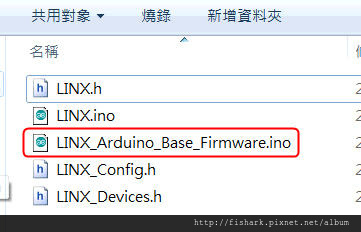

執行LINX_Arduino_Base_Firmware.ino,

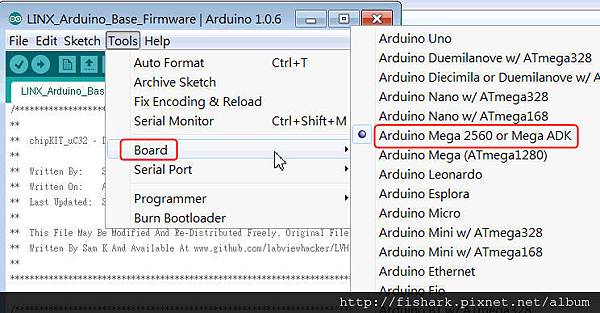

選擇Tool-->Board-->Mega 2560

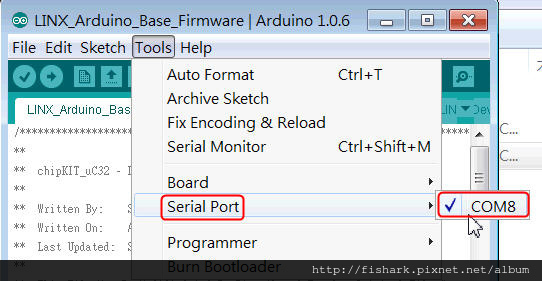

選擇Tool-->Serial Port-->COM8

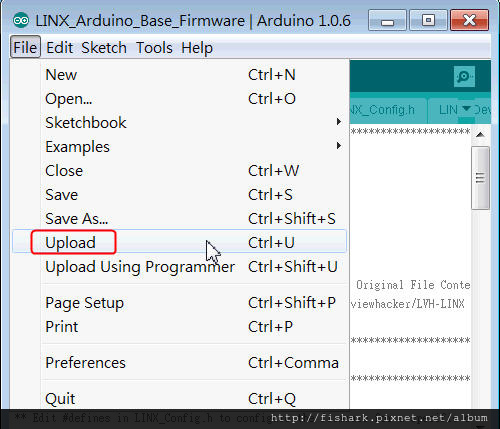

接著File-->Upload將程式上傳到Mega 2560上,


接著回到C:\Program Files\National Instruments\LabVIEW 2012\vi.lib\LabVIEW Hacker\LINX

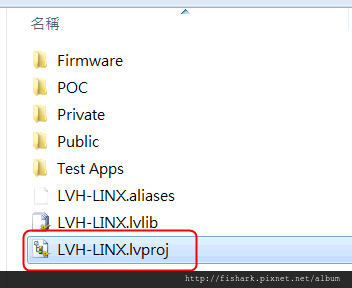

執行LVH-LINX.lvproj

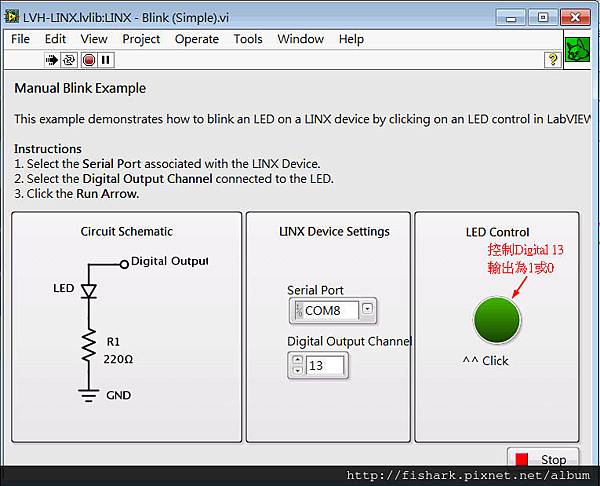

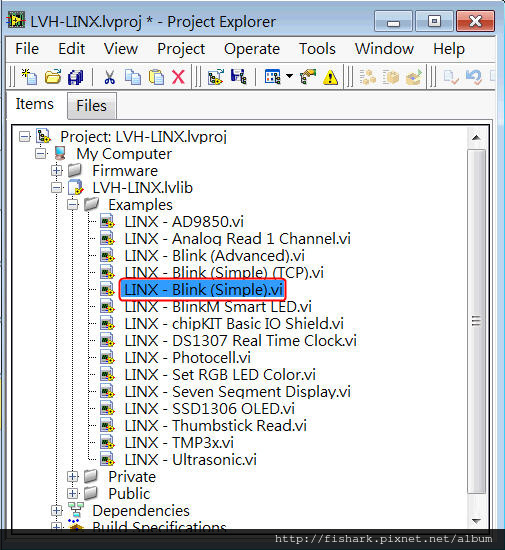

點選Blink(simple).vi,右側的LED control可以控制Digital Output 13的輸出為1或是0,

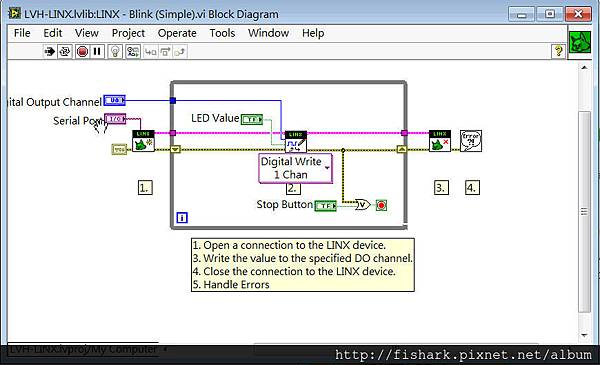

Blink (simple).vi的Diagram,主要的LINX VI有initilize.vi, Digital Write.vi, Close.vi

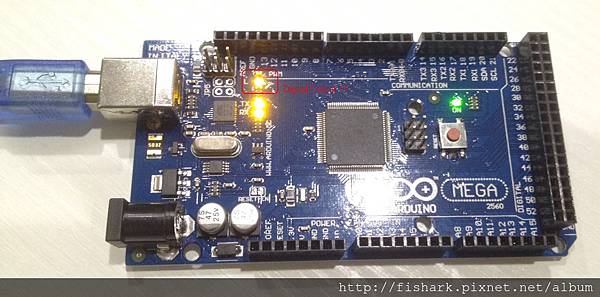

Mega2560 board上的LED會依LabVIEW Blink(simple).vi所控制而發亮或熄滅。

 linx-digitak011
